Obejmy do przewodów okrągłych OPOX
Zastosowanie:
Obejma używana jest do podwieszania sieci kanałów okrągłych typu SPIRO lub B l. Zapewnia szybki montaż dzięki prostemu systemowi zamykania i mocowania. Wersja z uszczelką zapobiega przenoszeniu sił drgań z instalacji na konstrukcję budynku. Wersja ze stali kwasoodpornej może być stosowana w instalacjach o podwyższonych wymaganiach antykorozyjnych.

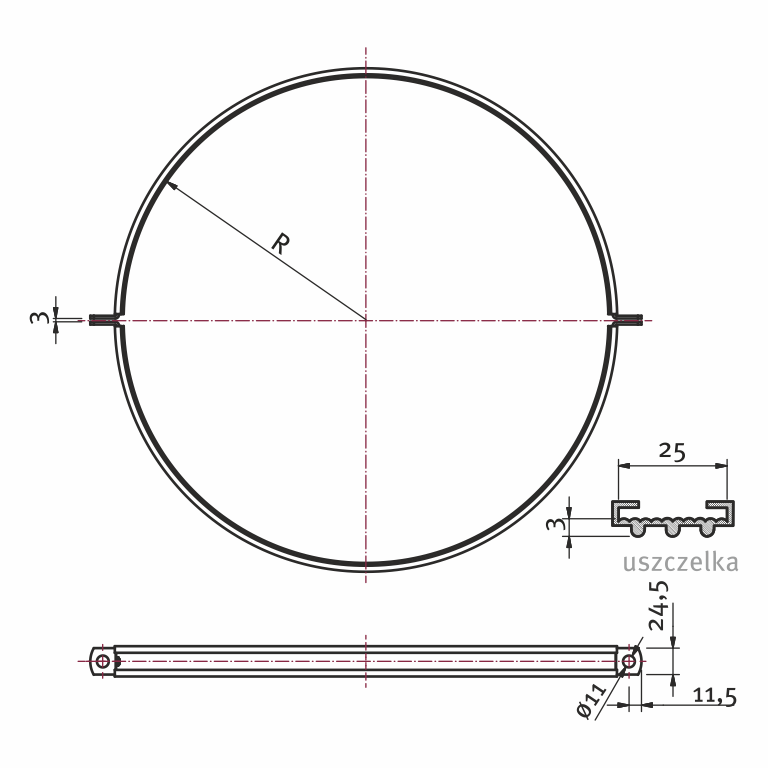

Konstrukcja:
• profilowana stal ocynkowana lub kwasoodporna
• amortyzator z gumy EPDM zapobiegającymy przenoszeniu wibracji
• wyposażona w nakrętkę M8 lub M10 stanowiącą uchwyt pręta
gwintowanego (Ø80 – Ø400)
• dostępna na zamówienie w wykonaniu kwasoodpornym (INOX)
| Dane techniczne | |
| Średnica nominalna D [mm] | Rozmiar nakrętki |
| 80 | M8/M10 |
| 100 | M8/M10 |
| 125 | M8/M10 |
| 150 | M8/M10 |
| 160 | M8/M10 |
| 180 | M8/M10 |
| 200 | M8/M10 |
| 225 | M8/M10 |
| 250 | M8/M10 |
| 280 | M8/M10 |
| 300 | M8/M10 |
| 315 | M8/M10 |
| 355 | M8/M10 |
| 400 | M8/M10 |
| 450 | – |
| 500 | – |
| 560 | – |
| 630 | – |
| 710 | – |
| 800 | – |
| 900 | – |
| 1000 | – |
| 1120 | – |
| 1250 | – |
