Redukcje symetryczne segmentowe RCLE/RCLL

<
>
Redukcja_s_rcle

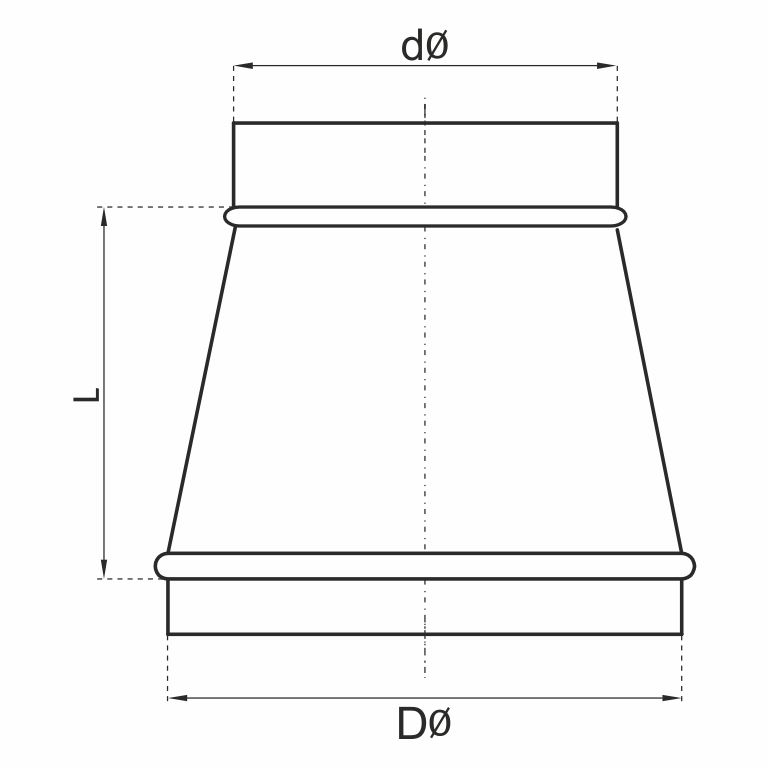

Redukcja_s_rcle_rt

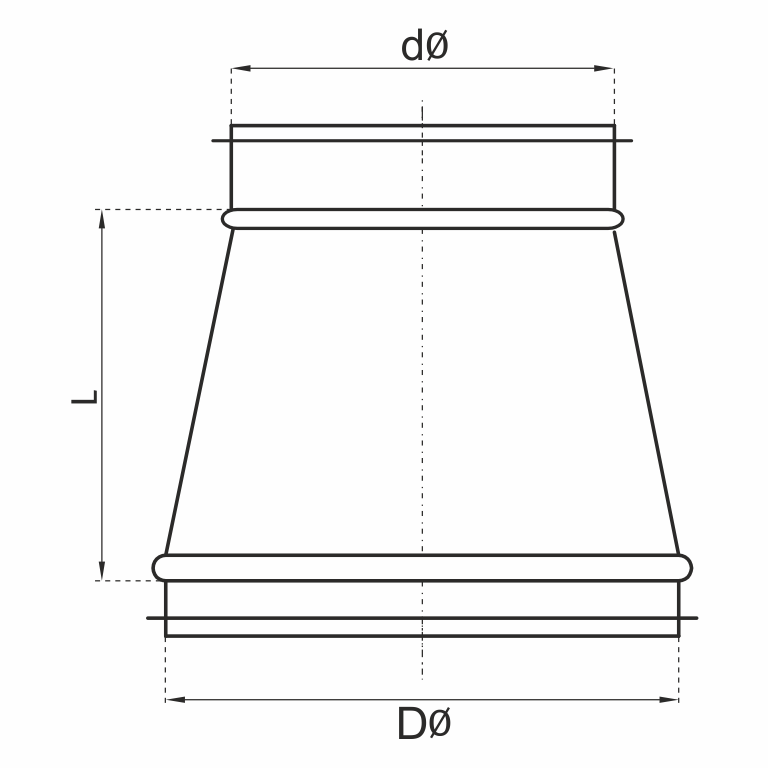

Redukcja_s_rcle_rt1

Materiał:
• stal ocynkowana,
• uszczelka gumowa EPDM (RCLL).

Charakterystyka produktu:
• segmenty łączone zamkiem blacharskim,
• łączenie (zgrzew liniowy),
• uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi
kształtki (RCLL).

klasa_szczelnosci
Dane techniczne
Wymiar ØD [mm] Wymiar Ød [mm] Wymiar L [mm]
125 80 60
125 100 60
140 80 60
140 100 60
140 125 60
150 80 60
150 100 60
150 125 60
150 140 60
160 80 60
160 100 60
160 125 60
160 140 60
160 150 60
180 100 60
180 125 60
180 140 60
180 150 60
180 160 60
200 100 80
200 125 60
200 140 60
200 150 60
200 160 60
200 180 60
224 100 80
224 125 60
224 140 60
224 150 60
224 160 60
224 180 60
224 200 60
250 100 80
250 125 80
250 140 80
250 150 80
250 160 80
250 180 60
250 200 60
250 224 60
280 100 100
280 125 100
280 140 80
280 150 80
280 160 80
280 180 80
280 200 80
280 224 60
280 250 60
300 100 100
300 125 100
300 140 100
300 150 80
300 160 80
300 180 80
300 200 80
300 224 60
300 250 60
300 280 60
315 100 100
315 125 100
315 140 100
315 150 100
315 160 100
315 180 80
315 200 80
315 224 60
315 250 60
315 280 60
315 300 60
355 150 100
355 160 100
355 180 80
355 200 80
355 224 80
355 250 80
355 280 60
355 300 60
355 315 60
400 160 100
400 180 100
400 200 100
400 224 100
400 250 100
400 280 80
400 300 80
400 315 70
400 355 60
450 160 100
450 180 100
450 200 100
450 224 100
450 250 100
450 280 100
450 300 100
450 315 100
450 355 80
450 400 60
500 200 150
500 224 100
500 250 100
500 280 100
500 300 100
500 315 100
500 355 100
500 400 80
500 450 60
560 200 150
560 224 100
560 250 100
560 280 100
560 300 100
560 315 100
560 355 100
560 400 100
560 450 80
560 500 60
600 400 100
600 450 100
600 500 80
600 560 60
630 200 150
630 224 150
630 250 150
630 280 150
630 300 150
630 315 150
630 355 150
630 400 100
630 450 100
630 500 100
630 560 80
710 355 150
710 400 100
710 450 100
710 500 100
710 560 100
710 600 100
710 630 100
800 315 200
800 355 180
800 400 150
800 450 150
800 500 100
800 560 100
800 600 80
800 630 80
800 710 80
900 500 150
900 560 150
900 600 100
900 630 80
900 710 80
900 800 80
1000 500 220
1000 560 180
1000 600 170
1000 630 150
1000 710 100
1000 800 100
1000 900 80
<
>
