Sztucery cylindryczne proste ILE/ILL
Materiał:
• stal ocynkowana,
• uszczelka gumowa EPDM (ILL).
Charakterystyka produktu:
• łączenie (zgrzew liniowy),
• uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi
kształtki (ILL).
ILE
Dane techniczne | ||

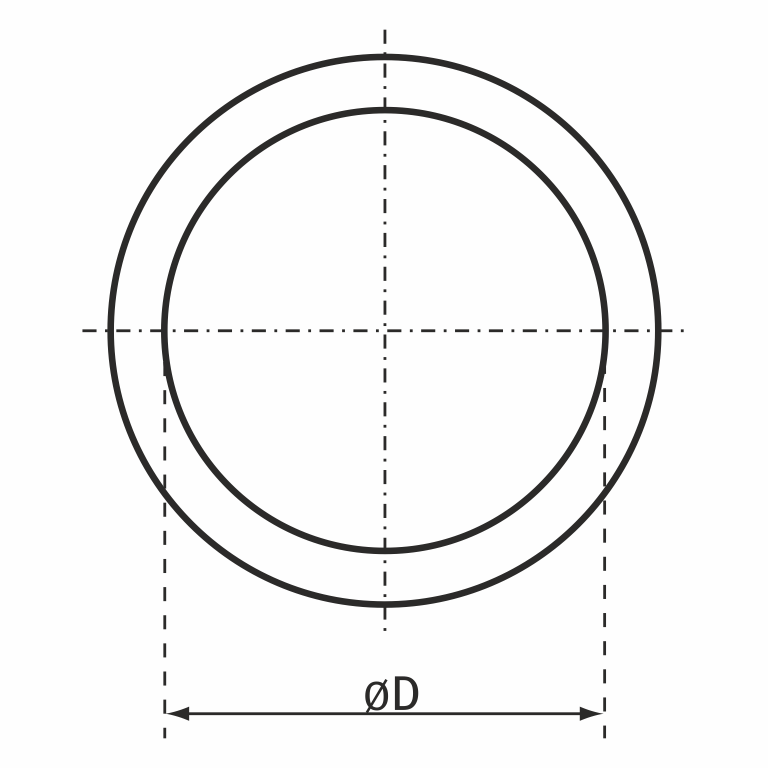

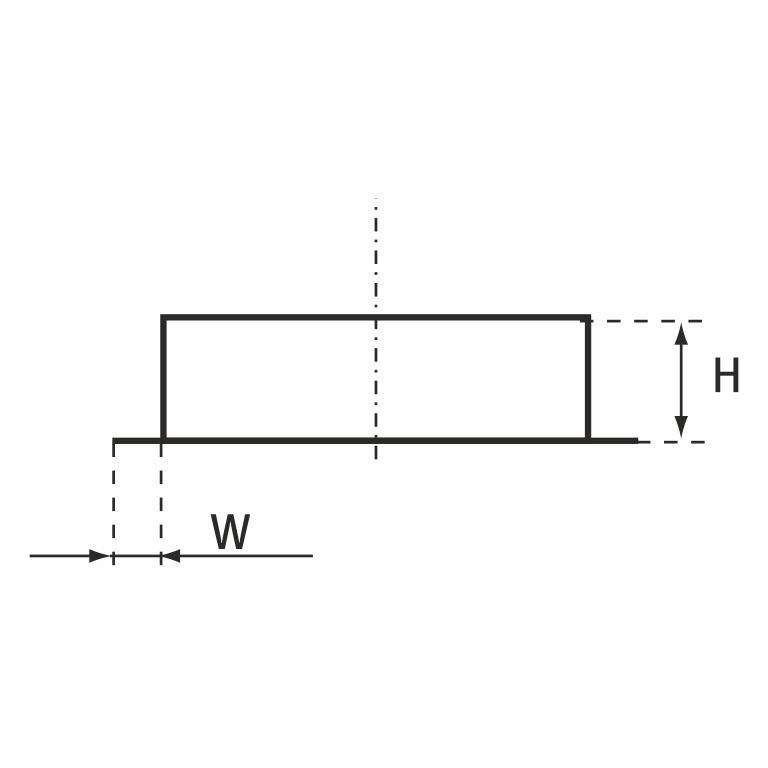

Wymiar ØD [mm] | Wymiar W [mm] | Wymiar H [mm] |
80 | 12 | 48 |
100 | 12 | 48 |
125 | 12 | 48 |
140 | 15 | 45 |
150 | 15 | 45 |
160 | 15 | 45 |
180 | 15 | 45 |
200 | 15 | 45 |
224 | 15 | 45 |
250 | 15 | 45 |
280 | 15 | 45 |
300 | 15 | 45 |
315 | 15 | 45 |
350 | 15 | 45 |
355 | 15 | 45 |
400 | 15 | 45 |
450 | 15 | 45 |
500 | 15 | 60 |
560 | 15 | 60 |
600 | 15 | 60 |
630 | 15 | 65 |
710 | 15 | 65 |
800 | 15 | 85 |
900 | 15 | 85 |
1000 | 15 | 85 |
ILL
Dane techniczne | ||
Wymiar ØD [mm] | Wymiar W [mm] | Wymiar H [mm] |
80 | 12 | 50 |
100 | 12 | 50 |
125 | 12 | 50 |
140 | 15 | 47 |
150 | 15 | 47 |
160 | 15 | 47 |
180 | 15 | 47 |
200 | 15 | 47 |
224 | 15 | 47 |
250 | 15 | 47 |
280 | 15 | 47 |
300 | 15 | 47 |
315 | 15 | 47 |
350 | 15 | 47 |
355 | 15 | 47 |
400 | 15 | 47 |
450 | 15 | 47 |
500 | 15 | 62 |
560 | 15 | 62 |
600 | 15 | 67 |
630 | 15 | 67 |
710 | 15 | 78 |
800 | 15 | 78 |
900 | 15 | 78 |
1000 | 15 | 98 |
1120 | 15 | 98 |
1250 | 15 | 98 |
