Trójniki symetryczne z odejściem tłoczonym TCPE/TCPL
Materiał:
• stal ocynkowana,
• uszczelka gumowa EPDM (TCPL).
Charakterystyka produktu:
• łączenie (zgrzew liniowy),
• odejście mocowane przez przetłoczenia punktowe,
• uszczelka jest mocowana poprzez zaciśnięcie na niej wywiniętych krawędzi
kształtki (TCPL).

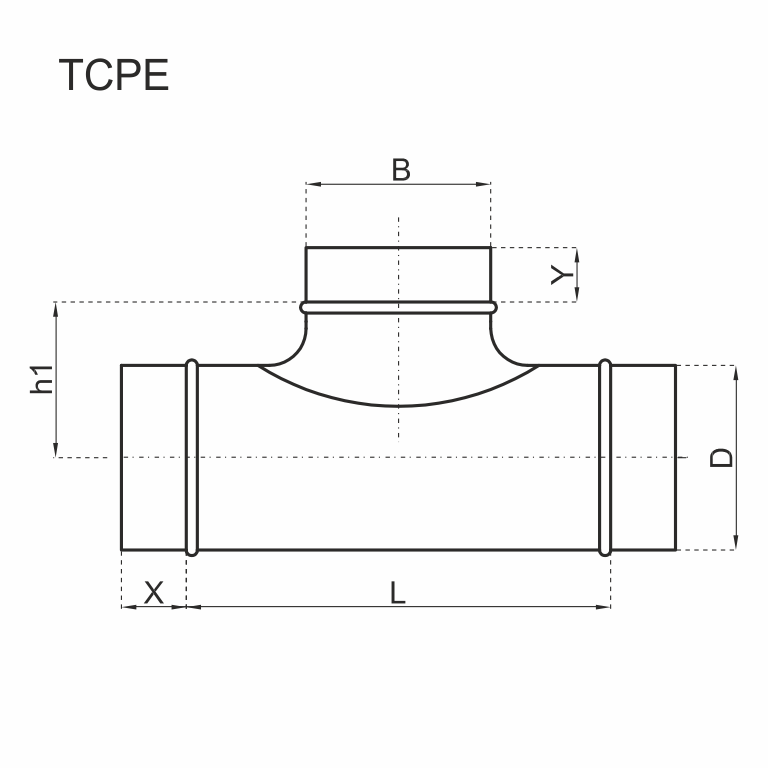

TCPE
D[mm] | B[mm] | X[mm] | Y[mm] | L[mm] | h1[mm] |
80 | 80 | 30 | 30 | 140 | 56 |
100 | 80 | 30 | 30 | 140 | 66 |
100 | 100 | 30 | 30 | 170 | 68 |
125 | 80 | 35 | 30 | 130 | 79 |
125 | 100 | 35 | 30 | 160 | 81 |
125 | 125 | 35 | 35 | 180 | 81 |
140 | 80 | 35 | 30 | 130 | 86 |
140 | 100 | 35 | 30 | 160 | 88 |
140 | 125 | 35 | 35 | 180 | 88 |
150 | 80 | 35 | 30 | 130 | 91 |
150 | 100 | 35 | 30 | 160 | 93 |
150 | 125 | 35 | 35 | 180 | 93 |
150 | 150 | 35 | 35 | 220 | 97 |
160 | 80 | 35 | 30 | 130 | 96 |
160 | 100 | 35 | 30 | 160 | 98 |
160 | 125 | 35 | 35 | 180 | 98 |
160 | 150 | 35 | 35 | 220 | 102 |
160 | 160 | 35 | 35 | 230 | 102 |
180 | 80 | 40 | 30 | 120 | 106 |
180 | 100 | 40 | 30 | 150 | 108 |
180 | 125 | 40 | 35 | 170 | 108 |
180 | 150 | 40 | 35 | 210 | 112 |
180 | 160 | 40 | 35 | 220 | 112 |
200 | 80 | 40 | 30 | 120 | 116 |
200 | 100 | 40 | 30 | 150 | 118 |
200 | 125 | 40 | 35 | 170 | 118 |
200 | 150 | 40 | 35 | 220 | 122 |
200 | 160 | 40 | 35 | 220 | 122 |
200 | 200 | 40 | 40 | 280 | 126 |
224 | 80 | 40 | 30 | 130 | 129 |
224 | 100 | 40 | 30 | 150 | 131 |
224 | 125 | 40 | 35 | 170 | 131 |
224 | 150 | 40 | 35 | 210 | 135 |
224 | 160 | 40 | 35 | 220 | 135 |
224 | 200 | 40 | 40 | 280 | 139 |
250 | 80 | 40 | 30 | 130 | 141 |
250 | 100 | 40 | 30 | 150 | 143 |
250 | 125 | 40 | 35 | 170 | 143 |
250 | 150 | 40 | 35 | 220 | 147 |
250 | 160 | 40 | 35 | 220 | 147 |
250 | 200 | 40 | 40 | 280 | 151 |
250 | 250 | 40 | 40 | 340 | 151 |
280 | 80 | 40 | 30 | 130 | 156 |
280 | 100 | 40 | 30 | 150 | 158 |
280 | 125 | 40 | 35 | 170 | 158 |
280 | 150 | 40 | 35 | 210 | 162 |
280 | 160 | 40 | 35 | 230 | 162 |
280 | 200 | 40 | 40 | 280 | 166 |
280 | 250 | 40 | 40 | 330 | 166 |
300 | 80 | 40 | 30 | 130 | 166 |
300 | 100 | 40 | 30 | 150 | 168 |
300 | 125 | 40 | 35 | 170 | 168 |
300 | 150 | 40 | 35 | 210 | 172 |
300 | 160 | 40 | 35 | 220 | 172 |
300 | 200 | 40 | 40 | 280 | 176 |
300 | 250 | 40 | 40 | 340 | 176 |
315 | 80 | 40 | 30 | 130 | 174 |
315 | 100 | 40 | 30 | 150 | 176 |
315 | 125 | 40 | 35 | 170 | 176 |
315 | 150 | 40 | 35 | 220 | 180 |
315 | 160 | 40 | 35 | 220 | 180 |
315 | 200 | 40 | 40 | 280 | 184 |
315 | 250 | 40 | 40 | 340 | 184 |
315 | 315 | 40 | 40 | 420 | 189 |
400 | 100 | 40 | 30 | 150 | 218 |
400 | 150 | 40 | 35 | 210 | 222 |
400 | 160 | 40 | 35 | 220 | 222 |
400 | 200 | 40 | 40 | 280 | 226 |
400 | 250 | 40 | 40 | 340 | 226 |
400 | 315 | 40 | 40 | 420 | 231 |
450 | 100 | 50 | 30 | 160 | 243 |
500 | 100 | 50 | 30 | 160 | 268 |
TCPL
D[mm] | B[mm] | X[mm] | Y[mm] | L[mm] | h1[mm] |
80 | 80 | 40 | 40 | 200 | 56 |
100 | 80 | 40 | 40 | 200 | 66 |
100 | 100 | 40 | 40 | 220 | 68 |
125 | 80 | 40 | 40 | 200 | 79 |
125 | 100 | 40 | 40 | 220 | 81 |
125 | 125 | 40 | 40 | 241 | 81 |
140 | 80 | 40 | 40 | 200 | 86 |
140 | 100 | 40 | 40 | 217 | 88 |
140 | 125 | 40 | 40 | 245 | 88 |
150 | 80 | 40 | 40 | 200 | 91 |
150 | 100 | 40 | 40 | 220 | 93 |
150 | 125 | 40 | 40 | 245 | 93 |
150 | 150 | 40 | 40 | 270 | 97 |
160 | 80 | 40 | 40 | 116 | 96 |
160 | 100 | 40 | 40 | 150 | 98 |
160 | 125 | 40 | 40 | 245 | 98 |
160 | 150 | 40 | 40 | 270 | 102 |
160 | 160 | 40 | 40 | 280 | 102 |
180 | 80 | 40 | 40 | 116 | 106 |
180 | 100 | 40 | 40 | 146 | 108 |
180 | 125 | 40 | 40 | 245 | 108 |
180 | 150 | 40 | 40 | 270 | 112 |
180 | 160 | 40 | 40 | 276 | 112 |
200 | 80 | 40 | 40 | 116 | 116 |
200 | 100 | 40 | 40 | 150 | 118 |
200 | 125 | 40 | 40 | 171 | 118 |
200 | 150 | 40 | 40 | 270 | 122 |
200 | 160 | 40 | 40 | 281 | 122 |
200 | 200 | 40 | 40 | 320 | 126 |
224 | 80 | 40 | 40 | 126 | 129 |
224 | 100 | 40 | 40 | 146 | 131 |
224 | 125 | 40 | 40 | 176 | 131 |
224 | 150 | 40 | 40 | 270 | 135 |
224 | 160 | 40 | 40 | 280 | 135 |
224 | 200 | 40 | 40 | 320 | 139 |
250 | 80 | 40 | 40 | 126 | 141 |
250 | 100 | 40 | 40 | 150 | 143 |
250 | 125 | 40 | 40 | 174 | 143 |
250 | 150 | 40 | 40 | 206 | 147 |
250 | 160 | 40 | 40 | 216 | 147 |
250 | 200 | 40 | 40 | 320 | 151 |
250 | 250 | 40 | 40 | 370 | 151 |
280 | 80 | 40 | 40 | 126 | 156 |
280 | 100 | 40 | 40 | 146 | 158 |
280 | 125 | 40 | 40 | 186 | 158 |
280 | 150 | 40 | 40 | 206 | 162 |
280 | 160 | 40 | 40 | 216 | 162 |
280 | 200 | 40 | 40 | 320 | 166 |
280 | 250 | 40 | 40 | 370 | 166 |
300 | 80 | 40 | 40 | 126 | 166 |
300 | 100 | 40 | 40 | 156 | 168 |
300 | 125 | 40 | 40 | 186 | 168 |
300 | 150 | 40 | 40 | 216 | 172 |
300 | 160 | 40 | 40 | 216 | 172 |
300 | 200 | 40 | 40 | 276 | 176 |
300 | 250 | 40 | 40 | 370 | 176 |
315 | 80 | 40 | 40 | 126 | 174 |
315 | 100 | 40 | 40 | 150 | 176 |
315 | 125 | 40 | 40 | 186 | 176 |
315 | 160 | 40 | 40 | 216 | 180 |
315 | 200 | 40 | 40 | 276 | 184 |
315 | 250 | 40 | 40 | 370 | 184 |
315 | 315 | 40 | 40 | 436 | 189 |
400 | 100 | 50 | 40 | 161 | 218 |
400 | 160 | 50 | 40 | 206 | 222 |
400 | 200 | 50 | 40 | 266 | 226 |
400 | 250 | 50 | 40 | 306 | 226 |
400 | 315 | 50 | 40 | 389 | 231 |
450 | 100 | 50 | 40 | 156 | 243 |
500 | 100 | 50 | 40 | 156 | 268 |
